ALTS가 필요한 이유
자동부하 전환개폐기 ALTS는 상용 전원에 이상이 생겼을 때 부하를 예비 전원으로 옮기는 장치입니다. 병원, 상가, 공장, 공동주택처럼 전기 공급 중단의 영향이 큰 시설에서 사용합니다. 장치는 전압과 주파수 같은 상태를 감시하다가 설정 범위를 벗어난 정전이나 저전압을 감지하면 정해진 절차에 따라 전원을 바꿉니다. 평소에는 조용하지만 비상시에 설비를 지키는 핵심 역할을 합니다. 장치의 역할과 한계를 알아야 비상 전원 계획을 현실적으로 세울 수 있습니다.

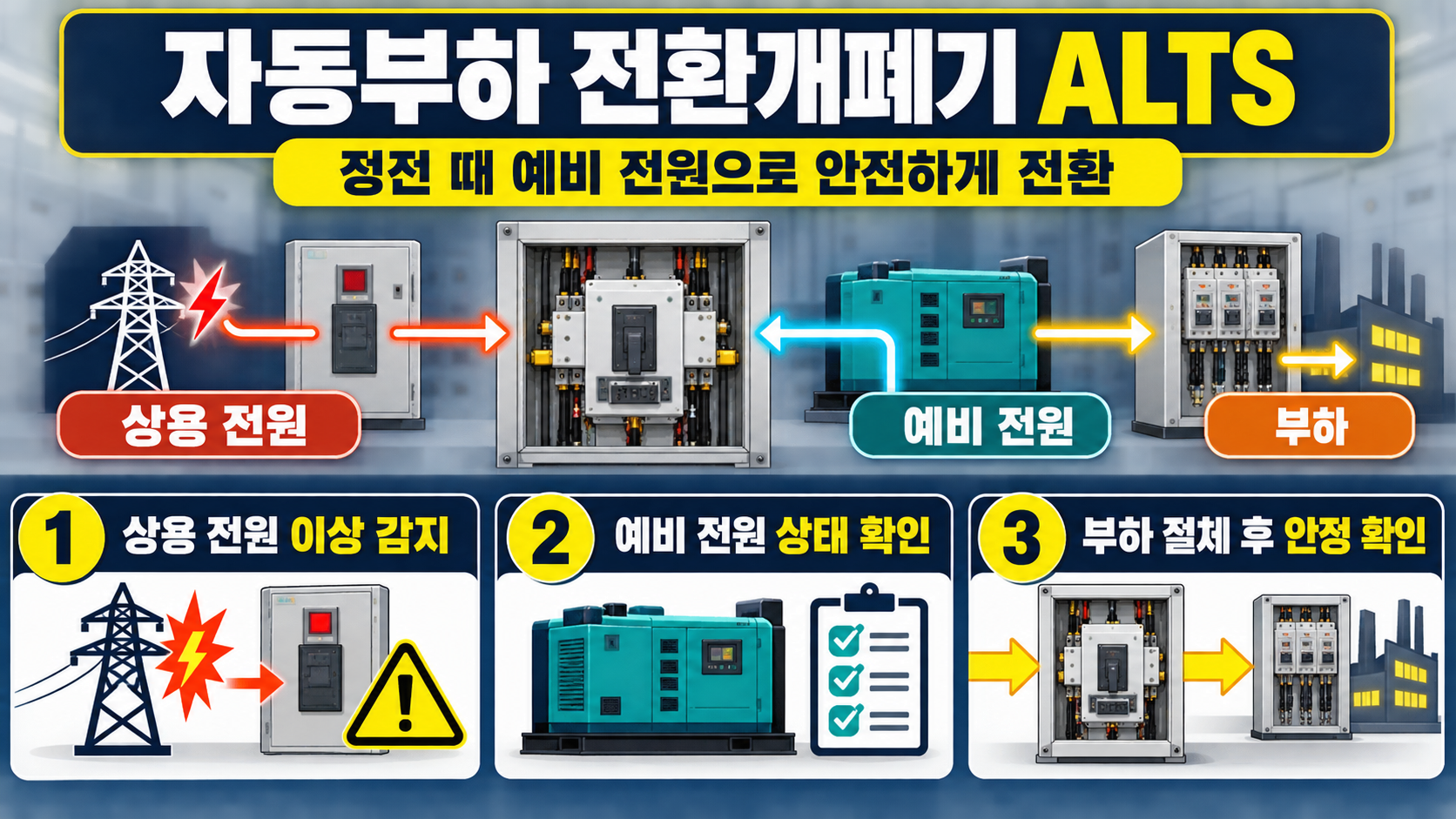

전원 구성은 상용 전원, 예비 전원, 그리고 부하로 나눠 생각하면 쉽습니다. 평상시에는 상용 전원이 조명, 펌프, 통신 장비에 공급됩니다. 문제가 생기면 발전기나 별도 수전 계통 같은 예비 전원이 준비됩니다. 개폐기는 두 전원을 동시에 잘못 연결하지 않도록 제어하면서 부하의 공급 경로를 선택합니다. 현장의 배선 방식과 설계 조건에 따라 절체와 복귀 조건이 달라질 수 있습니다.
자동 전환이 필요한 이유는 수동 조작을 기다리는 시간을 줄이고 중요 설비의 정지를 막기 위해서입니다. 다만 일반적인 절체에는 짧은 전원 공백이 있을 수 있습니다. 서버나 정밀 기기처럼 순간 정지에도 민감한 부하에는 UPS 같은 별도 장치를 함께 검토해야 합니다. ALTS만으로 무정전이 보장된다고 판단해서는 안 됩니다. 각 부하가 견딜 수 있는 정전 시간을 먼저 구분하는 것이 안전합니다.
전원 전환의 기본 순서

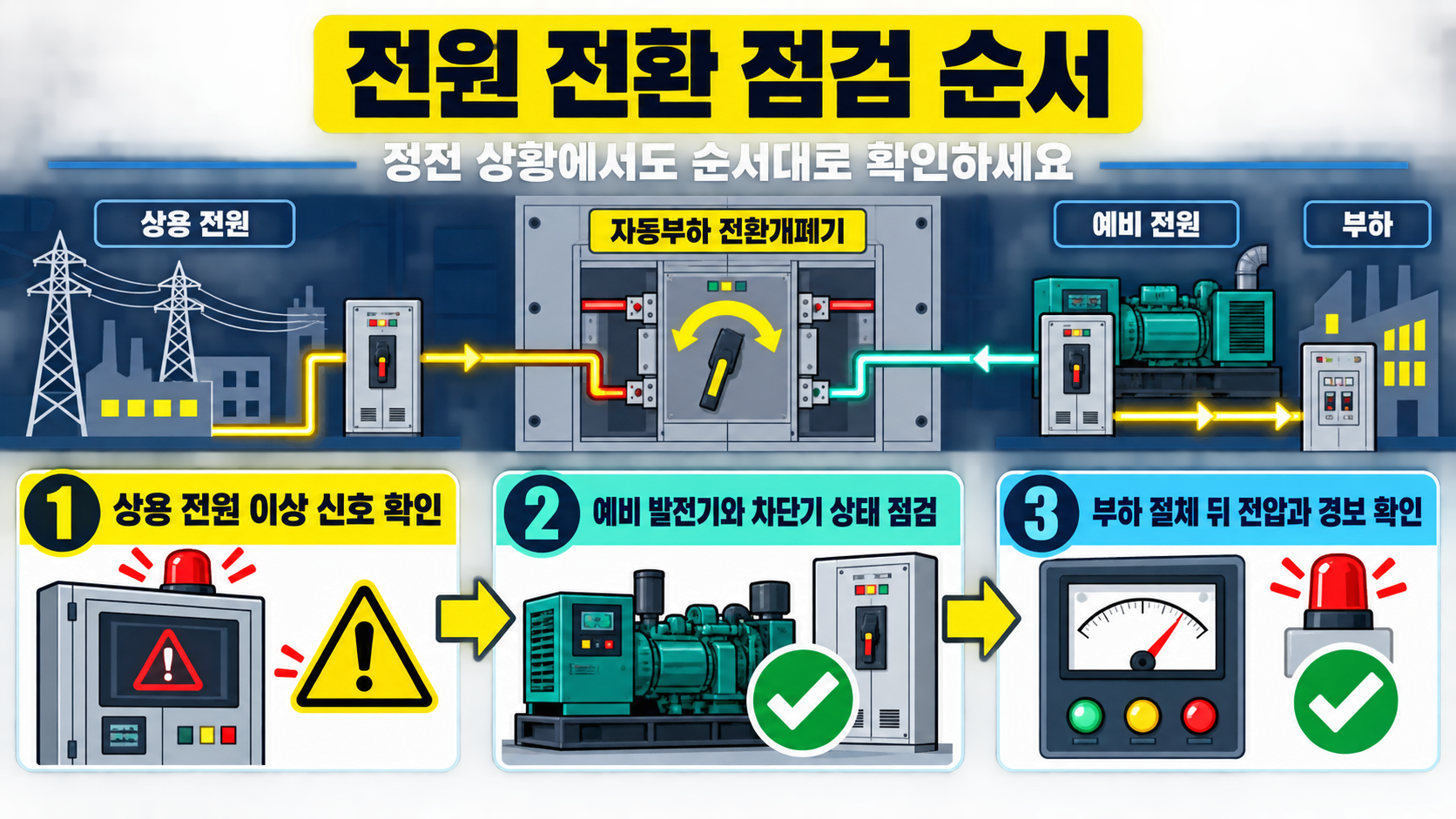

전환의 기본 순서는 감지, 판단, 예비 전원 준비, 절체, 안정 확인입니다. 제어부는 전압, 상순, 주파수를 감시하고 이상이 잠시 나타났다가 사라지는 경우를 고려해 지연 시간을 둡니다. 이상이 지속되면 상용 측을 안전하게 분리하고 예비 측 전원이 사용 가능한지 확인합니다. 그 뒤 예비 전원을 부하에 연결하고 상태가 안정적인지 다시 확인합니다. 이 순서를 이해하면 경보가 발생했을 때 현재 위치를 판단하기 쉽습니다.
발전기가 예비 전원인 현장에서는 발전기 기동 시간이 특히 중요합니다. 상용 전원 이상을 감지한 뒤 기동 신호가 전달되고 발전기의 전압과 주파수가 안정 범위에 들어와야 예비 측 투입이 가능합니다. 비상 조명이나 펌프가 실제로 언제부터 작동하는지는 시험 기록으로 확인해야 합니다. 설정값만 보고 충분하다고 생각하면 예상보다 긴 지연이나 기동 실패를 놓칠 수 있습니다. 발전기 상태와 전환개폐기 상태를 함께 확인해야 합니다.
상용 전원이 돌아왔다고 즉시 원래 전원으로 복귀하는 것은 아닙니다. 복전 직후 전압이 다시 흔들릴 가능성이 있어 일정 시간 안정 상태를 확인한 뒤 재전환하도록 설정하는 경우가 많습니다. 자동 복귀, 수동 복귀, 시험 후 복귀 중 어떤 방식으로 운용하는지 문서와 표시 상태를 함께 확인해야 합니다. 담당자가 바뀌더라도 같은 방식으로 대응할 수 있도록 운전 기준을 남겨 두는 것이 좋습니다.
평소 점검 체크리스트

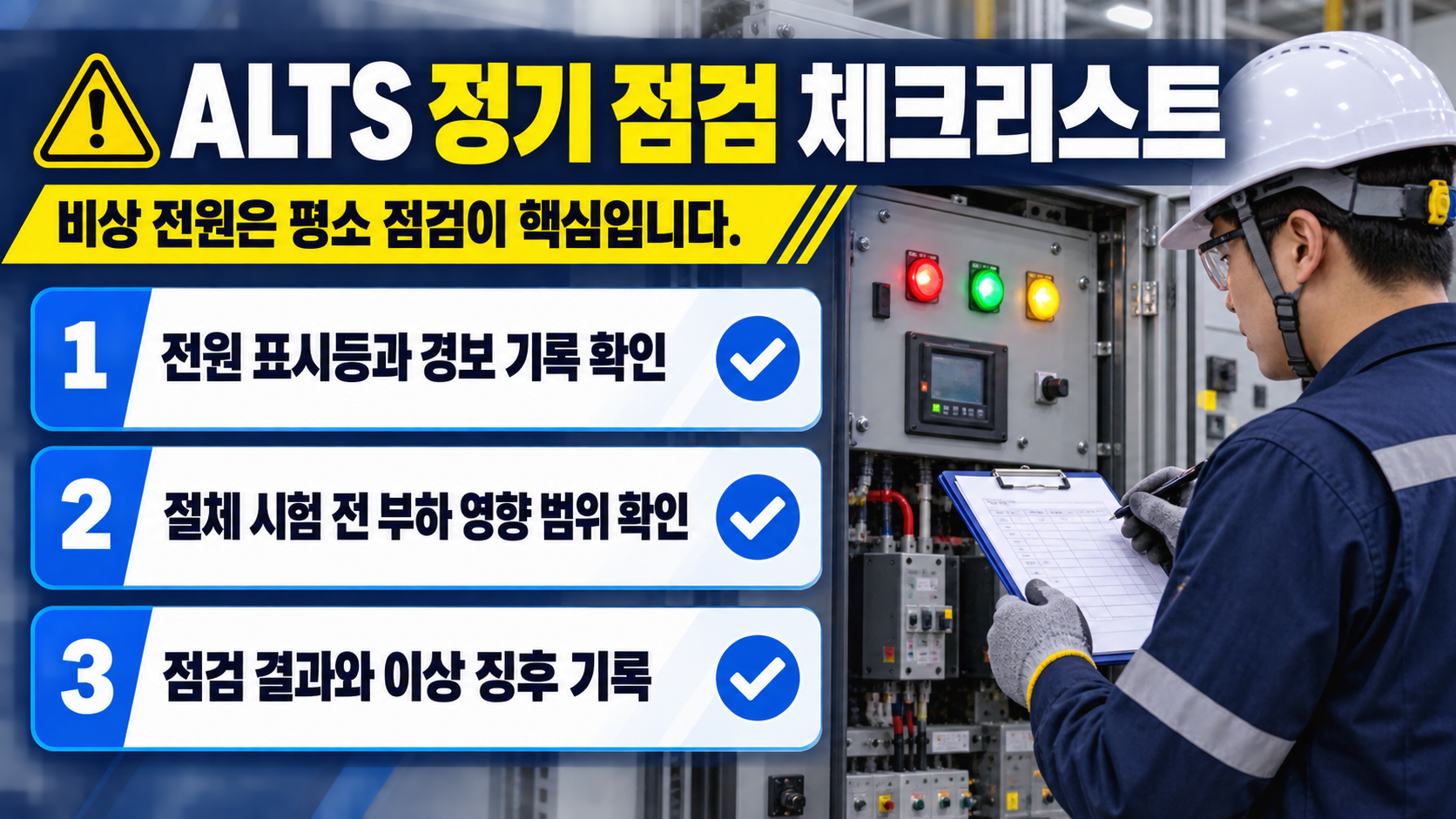

평소 점검에서는 표시등과 경보 이력부터 확인합니다. 현재 부하가 상용 측인지 예비 측인지, 자동 모드인지 수동 모드인지, 경보가 남아 있는지를 살핍니다. 자동 절체가 필요한 설비인데 시험 뒤 수동 모드로 남아 있으면 실제 정전 때 전환되지 않을 수 있습니다. 점검을 마친 뒤 운전 모드를 원상태로 복구했는지도 체크리스트에 넣어야 합니다. 간단한 표시 상태 점검만으로도 예방할 수 있는 실수가 있습니다.
외관 점검도 중요합니다. 패널 주변의 물기, 먼지, 타는 냄새, 비정상 소음, 케이블 단자의 변색이나 과열 흔적을 확인합니다. 충전부 가까이 접근하거나 덮개를 열어 측정하는 작업은 자격을 갖춘 전기 작업자가 안전 절차에 따라 수행해야 합니다. 일반 사용자는 표시 상태와 주변 환경을 확인하고 내부 조정이나 수리는 전문 인력에게 맡기는 것이 안전합니다. 이상 흔적을 사진과 날짜로 남기는 것도 도움이 됩니다.
정기 시험은 실제 비상 상황을 대비하는 방법입니다. 시험 전에 영향 받는 부하와 관계자에게 알리고 발전기 연료, 배터리, 비상 운전 중 정지하면 안 되는 장비를 확인합니다. 시험 중에는 이상 감지 시점, 발전기 기동 여부, 예비 전원 투입 시점, 경보 발생 여부를 기록합니다. 시험 후 상용 복귀 과정과 자동 모드 복원까지 확인해야 점검이 완성됩니다. 시험 기록은 다음 결과와 비교할 수 있게 같은 기준으로 남깁니다.
이상 신호와 대응
이상 신호가 보일 때는 무리하게 전환을 반복하지 않는 것이 좋습니다. 절체 실패, 전원 불일치, 발전기 기동 실패, 차단기 트립은 원인이 서로 다를 수 있습니다. 먼저 어느 전원이 부하를 공급하는지 확인하고 사람의 안전과 필수 부하 유지가 우선인지 판단합니다. 경보 코드와 발생 시간, 당시 전원 상태를 기록하면 전기 담당자나 점검 업체가 원인을 좁히는 데 도움이 됩니다. 안전 확보 없이 임의 조작을 시작해서는 안 됩니다.
설치 환경에 따라 우선 확인할 부하도 달라집니다. 공동주택은 소방 설비와 급수 펌프, 승강기 범위를 관리 기준과 함께 확인합니다. 상가와 사무실은 냉장 설비, 보안 장비, 통신 장비처럼 전원 공백에 민감한 부하를 구분합니다. 공장은 공정 설비의 안전 정지와 재기동 순서를 별도로 정리해야 합니다. 모든 부하를 동시에 투입하면 발전기 용량에 부담이 될 수 있으므로 우선순위가 필요합니다.
명판과 도면은 장치 조건을 파악하는 기본 자료입니다. 정격 전압, 정격 전류, 극수, 차단 용량, 제어 전원, 제조사 권장 점검 주기를 확인합니다. 부하를 늘리거나 설비를 개조할 계획이라면 기존 개폐기와 예비 전원, 케이블 용량을 함께 검토해야 합니다. 차단기만 큰 것으로 바꾸는 방식은 보호 협조와 허용 전류 문제를 만들 수 있으므로 설계 검토가 필요합니다. 도면과 패널 표기도 최신 상태여야 합니다.
설치 환경별 확인점
점검표에는 날짜와 담당자뿐 아니라 공사 여부나 기상 상황처럼 전원에 영향을 줄 수 있는 조건도 기록하면 좋습니다. 반복되는 경보는 한 번씩 보면 우연처럼 보이지만 시간대와 조건을 함께 모으면 원인을 찾는 실마리가 됩니다. 매번 같은 항목과 기준으로 기록하면 다음 시험에서 변화 여부를 비교할 수 있고 예방 정비 시점을 판단하는 데도 도움이 됩니다. 기록은 교대 담당자 사이의 중요한 인수인계 자료가 됩니다.
비상 전원 운전에는 부하 우선순위가 필요합니다. 생명과 안전에 관계된 설비, 화재 대응 설비, 통신과 보안 설비, 일반 편의 설비를 구분하면 예비 전원의 한계를 판단하기 쉽습니다. 발전기 용량이 부족할 가능성이 있다면 중요하지 않은 부하를 먼저 분리하는 절차를 마련해야 합니다. 이 절차는 문서만 두지 말고 실제 훈련을 통해 담당자가 이해하도록 해야 합니다. 비상시 누가 어떤 판단을 맡는지도 명확해야 합니다.
제어반의 설정값은 임의로 바꾸지 않는 것이 원칙입니다. 감지 지연, 복귀 지연, 전압 범위, 주파수 범위는 현장 설계와 보호 장치 조건을 반영해 정합니다. 설정 시간을 짧게 하면 빠르게 전환되는 것처럼 보이지만 순간적인 전원 변동에도 동작할 위험이 커집니다. 변경이 필요하면 변경 전후 값을 기록하고 시험 결과를 확인해야 합니다. 변경 권한과 승인 절차도 미리 정해 두는 것이 좋습니다.
자동부하 전환개폐기 원리와 점검 방법 마무리 정리
발전기 제어계통의 배터리와 충전 상태도 함께 살펴야 합니다. 배터리가 약하면 정전 순간에 기동 실패가 발생할 수 있습니다. 연료량, 냉각수, 윤활유, 배터리 단자 부식, 충전기 경보, 자동 기동 신호를 정기적으로 확인합니다. 전환개폐기가 정상이어도 예비 전원이 준비되지 않으면 보호 목적을 달성할 수 없습니다. 발전기 정비 기록과 절체 시험 기록을 함께 관리하면 누락을 줄일 수 있습니다.
공사나 증설 뒤에는 절체 설비에 미치는 영향을 반드시 검토합니다. 새 부하가 추가되면 비상 전원 운전 때의 총부하가 달라지고 케이블 경로 변경은 보호 장치 동작 조건에 영향을 줄 수 있습니다. 도면과 회로 표기, 패널 명칭을 최신 상태로 유지하면 비상시 오조작을 줄일 수 있습니다. 변경 내용은 관련 담당자에게 공유하고 필요하면 재시험으로 실제 동작을 확인합니다.
안전한 운용의 출발점은 장치가 모든 문제를 해결한다고 믿지 않는 데 있습니다. ALTS는 정해진 조건에서 전원을 전환하는 장치이며 정기 점검, 비상 절차, 담당자 교육이 함께 갖춰져야 제 역할을 합니다. 자동 모드 여부와 경보 상태, 비상 전원 시험 기록을 꾸준히 확인하고 작은 이상은 기록한 뒤 필요하면 전문 점검을 요청하는 습관이 피해를 줄입니다.
