PID 제어의 기본 원리
PID 제어는 목표값과 실제 측정값의 차이인 오차를 계속 살피며 장치를 움직이는 방법입니다. 실내 온도를 24도로 맞추는 냉난방기, 일정한 속도를 유지하는 모터, 물탱크 수위를 지키는 펌프처럼 결과가 흔들리기 쉬운 곳에서 사용합니다. 제어기는 현재 상태를 읽고 목표와 비교한 뒤 필요한 만큼 출력을 바꿉니다. 이 반복이 매우 짧은 간격으로 이어지므로 사람의 손으로 매번 조절하는 것보다 일정한 결과를 만들기 좋습니다. PID라는 이름은 비례, 적분, 미분이라는 세 가지 판단 방식을 함께 쓴다는 뜻입니다.
먼저 제어의 출발점은 오차를 올바르게 정의하는 일입니다. 목표 온도가 24도인데 센서가 22도를 읽으면 오차는 2도입니다. 제어기는 이 숫자만 보는 것이 아니라 오차가 얼마나 오래 남았는지, 지금 얼마나 빠르게 변하고 있는지도 함께 고려합니다. 센서 위치가 부적절하거나 측정값이 잡음으로 흔들리면 좋은 PID 값도 제 역할을 하기 어렵습니다. 따라서 제어를 시작하기 전에 목표값, 측정 주기, 센서 단위, 출력 범위를 같은 기준으로 정리해야 합니다. 특히 출력이 최저나 최고에 닿는 제한 조건은 실제 장비의 안전성과 직접 연결됩니다.
비례 제어 P는 현재 오차가 클수록 더 크게 반응합니다. 목표 온도보다 많이 낮을 때 난방 출력을 강하게 올리고, 차이가 줄어들면 출력을 줄이는 방식이 대표적입니다. P 값을 키우면 처음 반응은 빨라지지만 너무 크면 목표 주변을 지나쳐 오르내리는 진동이 생길 수 있습니다. 반대로 P 값이 너무 작으면 움직임은 안정적이지만 목표에 도달하는 시간이 길어집니다. 비례 제어만으로도 간단한 공정은 다룰 수 있지만, 외부 환경의 영향이 계속되면 작은 오차가 남는 경우가 많습니다.

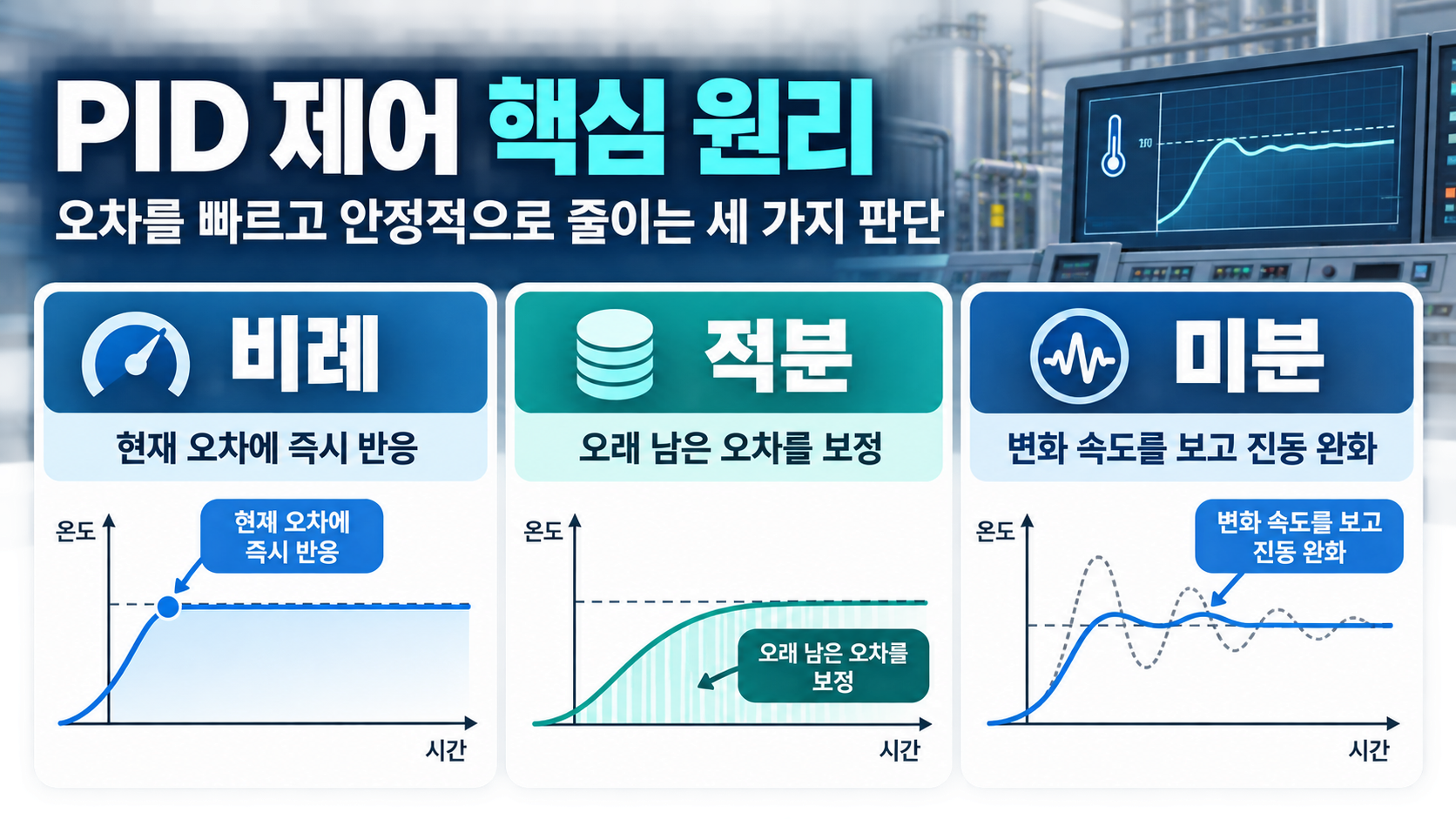

비례 적분 미분의 역할
적분 제어 I는 지금까지 쌓인 오차를 더합니다. 비례 제어가 현재의 차이에 즉시 반응한다면, 적분 제어는 오랫동안 남아 있는 편차를 놓치지 않습니다. 예를 들어 난방기가 계속 작동해도 실내 온도가 목표보다 0.5도 낮게 유지된다면 적분 항이 조금씩 출력을 보태 그 차이를 없애려 합니다. 이 성질 덕분에 정상 상태의 오차를 줄일 수 있습니다. 다만 출력이 이미 한계에 닿았는데도 오차가 계속 쌓이면 적분 누적 현상이 생겨, 조건이 바뀐 뒤 과도하게 반응할 수 있습니다. 그래서 실제 설정에서는 적분 제한이나 누적 방지 기능을 함께 확인합니다.
미분 제어 D는 오차가 변하는 속도에 주목합니다. 온도가 목표를 향해 너무 빠르게 올라가고 있다면, 미분 항은 곧 지나칠 가능성을 보고 미리 제동을 겁니다. 자동차의 속도를 조절할 때 앞차와의 거리가 급격히 줄어드는 상황을 생각하면 이해하기 쉽습니다. D 값은 빠른 변화에 대한 완충 역할을 해 진동을 줄이는 데 도움이 됩니다. 그러나 센서 신호에 작은 잡음이 많으면 변화율 계산이 과민해져 출력이 들쑥날쑥해질 수 있습니다. 미분 항을 쓰기 전에는 센서 필터와 측정 주기를 점검하고, 너무 큰 값부터 적용하지 않는 것이 안전합니다.
PID 값을 조정할 때는 세 항을 한꺼번에 크게 바꾸지 않는 편이 좋습니다. 먼저 I와 D를 낮추거나 끈 상태에서 P를 조금씩 올려 기본 반응 속도를 찾습니다. 목표값에 도달은 하지만 잔여 오차가 계속 남는다면 I를 천천히 추가합니다. 목표 근처에서 큰 진동이나 급격한 오버슈트가 보이면 D를 소량 넣어 변화 속도를 완화합니다. 한 번 바꾼 뒤에는 충분한 시간 동안 온도나 속도 그래프를 관찰해야 합니다. 공정마다 반응 시간이 다르므로 짧은 관찰만으로 결론을 내리면 이전 조정의 영향과 새 조정의 영향을 구분하기 어렵습니다.

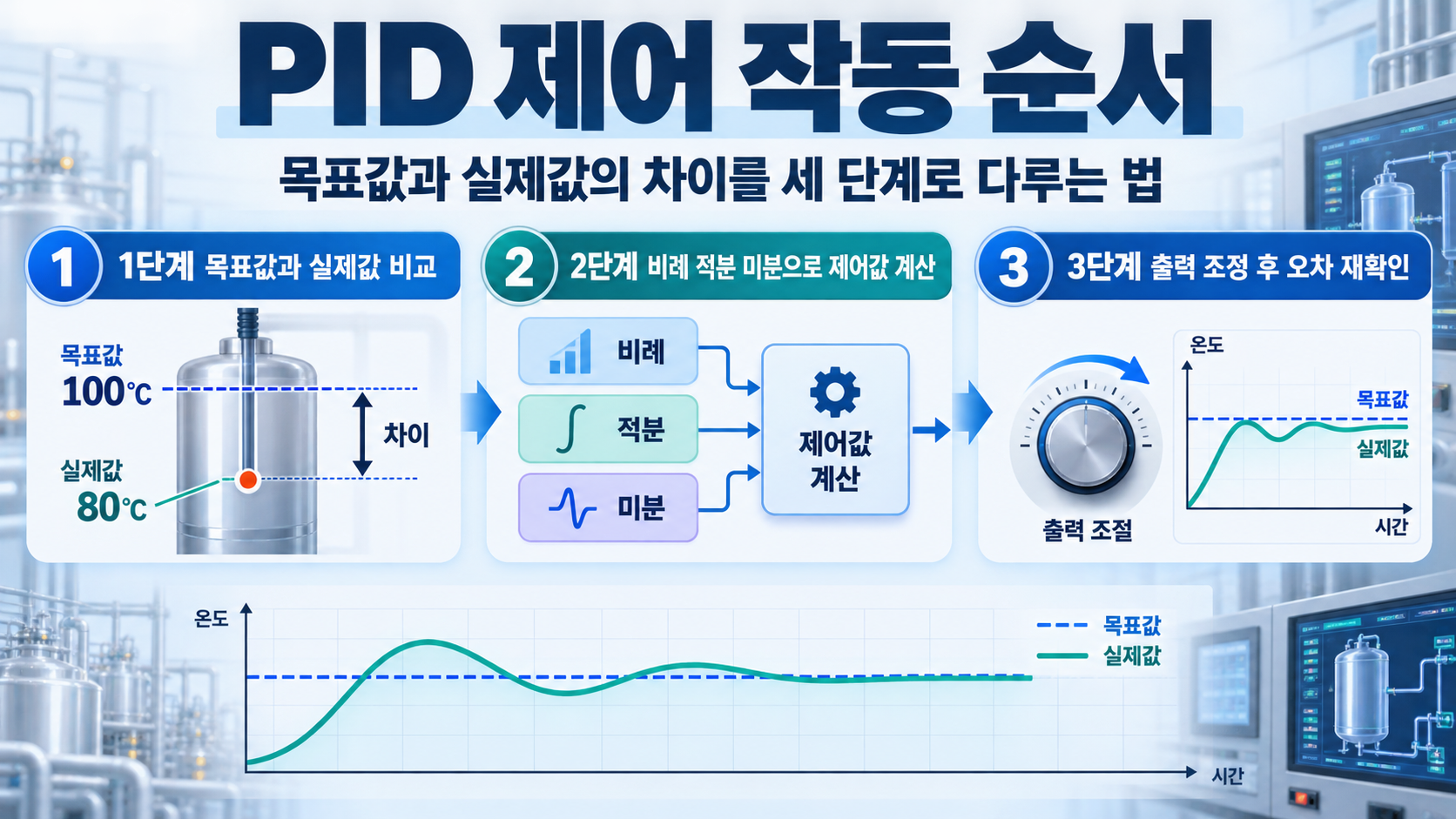

PID 값 조정 순서
조정 결과는 숫자와 함께 기록해야 재현할 수 있습니다. 목표값을 바꾼 시각, P I D 값, 측정 주기, 최고치, 안정화 시간, 외부 조건을 표로 남기면 다음 개선이 쉬워집니다. 예를 들어 문을 열어 실내 온도가 갑자기 떨어진 상황과 평상시 상황은 같은 값으로도 다른 그래프를 보일 수 있습니다. 모터 제어라면 부하 무게와 전원 상태도 함께 적어야 합니다. 관찰 결과가 좋았던 설정이라도 센서 교체나 장비 배치 변경 뒤에는 다시 확인해야 합니다. PID 제어는 공식 하나보다 실제 시스템의 반응을 꾸준히 읽는 과정이 중요합니다.
현장에서 자주 보는 문제는 진동, 느린 응답, 목표 초과, 출력 포화로 나눌 수 있습니다. 계속 진동하면 P가 과도한지, D가 부족한지, 센서 잡음이 큰지 순서대로 살펴봅니다. 반응이 지나치게 느리면 P가 너무 낮거나 출력 장치 자체의 능력이 부족할 수 있습니다. 목표를 크게 넘었다가 돌아오면 I 누적과 P 값을 함께 확인합니다. 출력이 최대치에 오래 머문다면 PID 값만 만지기 전에 장치 용량, 목표값의 현실성, 적분 제한 설정을 점검해야 합니다. 증상 하나에 원인이 하나라고 단정하지 않는 태도가 필요합니다.
안전이 필요한 장비에서는 수동 운전과 비상 정지 조건을 별도로 마련해야 합니다. 센서 값이 비정상 범위를 벗어나거나 통신이 끊겼을 때 제어기가 과거 값을 믿고 계속 출력을 내보내면 위험할 수 있습니다. 상한과 하한, 변화율 제한, 알림 기준을 먼저 정하고 시험은 낮은 출력 범위에서 시작합니다. 사람과 가까운 장비는 보호 장치가 실제로 작동하는지 독립적으로 확인해야 합니다. PID 제어는 자동화를 돕는 도구이지 안전 장치를 대신하지 않습니다. 설정 변경 전후의 로그를 보관하면 이상 상황을 되짚는 데도 도움이 됩니다.

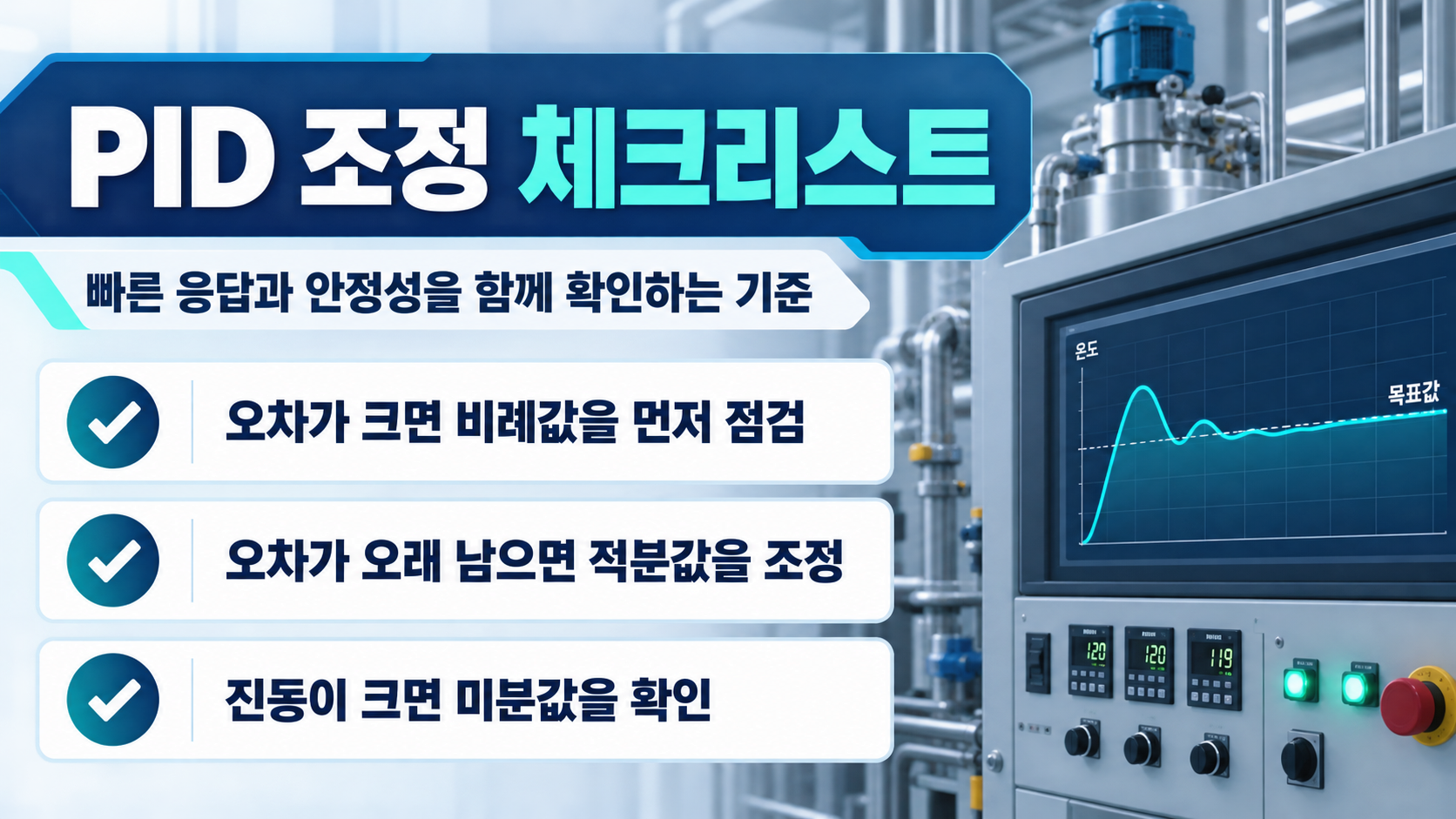

실무 점검 체크리스트
PID 제어를 이해하는 가장 쉬운 방법은 세 질문으로 정리하는 것입니다. 지금 목표와 얼마나 차이 나는가가 P의 질문이고, 그 차이가 얼마나 오래 남았는가가 I의 질문이며, 차이가 얼마나 빠르게 바뀌는가가 D의 질문입니다. 세 답을 균형 있게 반영하면 빠르면서도 안정적인 제어에 가까워집니다. 처음에는 작은 실험 환경에서 한 항목씩 바꾸고 그래프를 비교해 보세요. 목표 추종, 안정화 시간, 최대 초과, 진동 횟수를 함께 보면 감에만 의존하지 않고 조정 방향을 결정할 수 있습니다. 이 기본 흐름을 익히면 온도, 속도, 수위처럼 다양한 자동 제어 사례를 더 체계적으로 읽을 수 있습니다.
제어 주기도 결과에 큰 영향을 줍니다. 너무 느린 주기로 측정하면 실제 변화가 이미 지나간 뒤에야 출력이 바뀌어 반응이 둔해집니다. 반대로 필요 이상으로 빠르게 읽으면 센서 잡음까지 제어기가 따라가면서 불필요한 동작이 늘어날 수 있습니다. 장비의 물리적 반응 시간과 센서의 갱신 속도를 비교해 적절한 주기를 정해야 합니다. 온도처럼 천천히 변하는 대상과 고속 모터처럼 빠르게 변하는 대상에 같은 설정을 적용할 수 없는 이유도 여기에 있습니다. 주기를 변경했다면 P I D 값의 체감 효과도 달라질 수 있으므로 다시 작은 폭으로 검증합니다.
시운전은 목표값을 한 번만 바꾸는 방식보다 여러 조건을 포함해 계획하는 편이 좋습니다. 낮은 목표에서 시작해 중간 목표와 높은 목표로 단계적으로 이동하고, 각 단계에서 도달 시간과 초과량을 기록합니다. 외란 시험도 필요합니다. 온도 제어라면 창문을 잠시 열거나 부하를 바꾸었을 때 원래 목표로 얼마나 빠르게 회복하는지 봅니다. 정상 상태에서 좋아 보이던 값도 외란 뒤에 크게 흔들릴 수 있습니다. 시험 중에는 한 번에 하나의 조건만 바꾸고, 예상과 다른 결과가 나오면 이전의 안전한 설정으로 돌아갈 기준을 미리 정합니다.
PID 제어란 무엇인가 비례 적분 미분으로 이해하는 자동 제어 실수 줄이는 방법
출력 장치의 특성도 PID 튜닝보다 먼저 이해해야 합니다. 히터는 전원을 올린 뒤 열이 전달되기까지 지연이 있고, 밸브는 작은 명령에는 움직이지 않다가 일정 수준을 넘으면 갑자기 반응할 수 있습니다. 모터에는 마찰과 관성이 있어 정지와 가속에서 필요한 힘이 다릅니다. 이런 비선형성과 지연을 무시하면 제어기는 오차가 사라지지 않는 이유를 잘못 판단할 수 있습니다. 장비의 최소 동작 출력, 최대 변화 속도, 실제 반응 지연을 먼저 측정해 두면 PID 값을 무리하게 키우는 일을 줄일 수 있습니다.
마지막으로 좋은 PID 설정은 가장 빠른 반응만을 뜻하지 않습니다. 목표를 약간 늦게 따라가더라도 진동이 적고 전력 소모가 안정적이며 장비에 부담을 주지 않는 값이 더 적합할 수 있습니다. 사용 목적에 따라 우선순위를 정해 보세요. 실내 온도는 쾌적함과 에너지 사용량을, 생산 설비는 품질 편차와 안전 여유를, 이동 장비는 승차감과 제동 거리를 함께 고려합니다. 목표, 측정, 출력, 안전 조건을 한 묶음으로 검토하면 PID 제어를 단순한 숫자 조절이 아니라 신뢰할 수 있는 운영 방법으로 활용할 수 있습니다.
