EDS는무엇을알려주는가

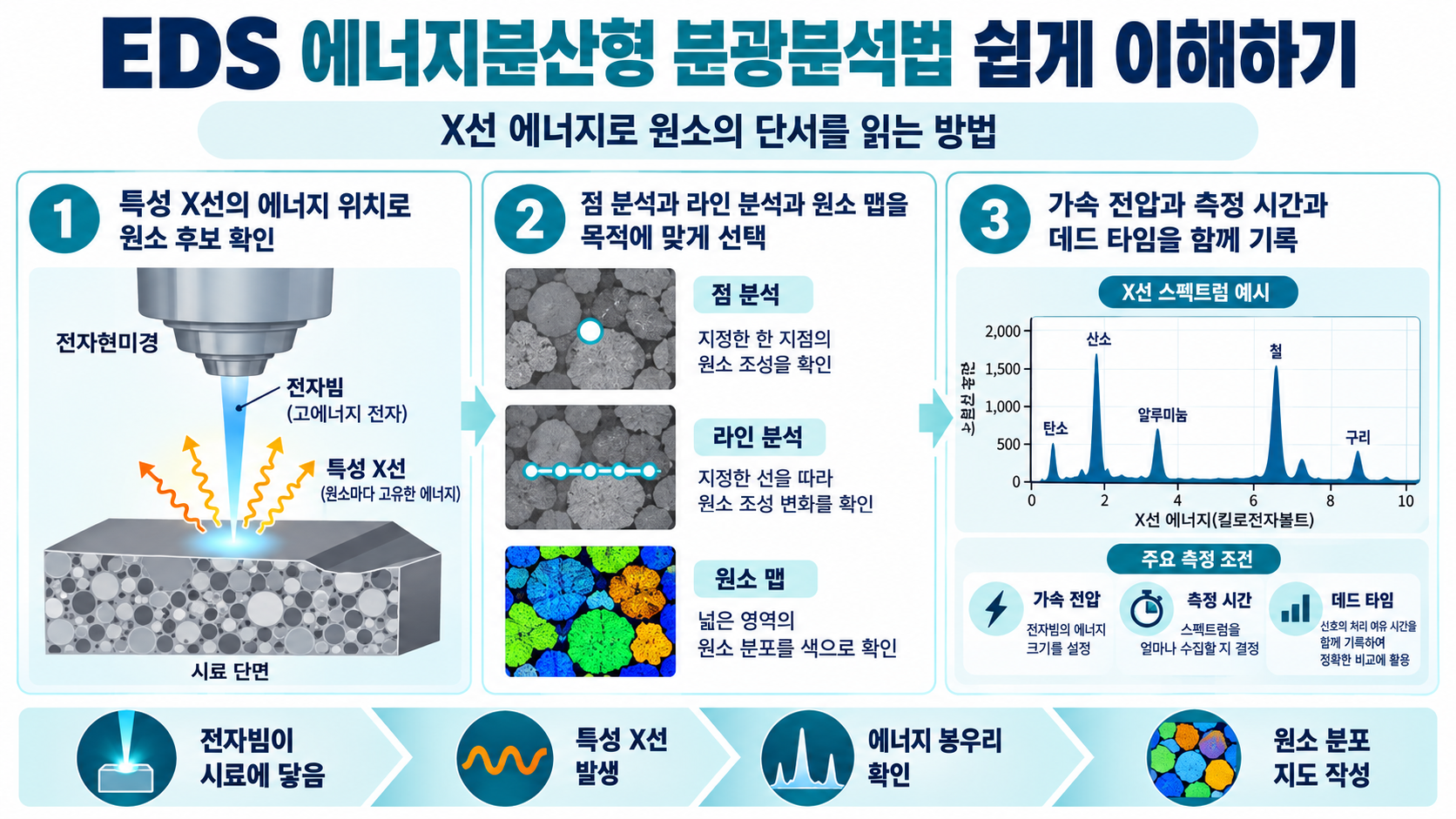

EDS는 Energy Dispersive Spectroscopy의 약자로, 시료에 전자빔을 쏘았을 때 나오는 특성 X선을 이용해 어떤 원소가 들어 있는지 살펴보는 분석법입니다. 전자현미경과 함께 쓰이는 경우가 많아 표면의 미세한 모습과 조성을 한 화면에서 연결해 볼 수 있습니다. 재료 분석을 처음 접한다면 어려운 장비 이름보다 시료가 내보내는 X선의 에너지 차이를 읽는 방법이라고 이해하면 출발이 쉽습니다.
원소마다 전자 껍질의 에너지 구조가 다르기 때문에 방출하는 X선에도 고유한 에너지 위치가 생깁니다. 검출기는 들어온 X선의 에너지를 여러 구간으로 나누고, 소프트웨어는 강하게 나타난 위치를 원소 후보와 비교합니다. 그래서 EDS 결과는 단순히 숫자 하나가 아니라 에너지 축과 강도 축으로 그려진 스펙트럼에서 시작됩니다.
EDS는 무엇을 알려주는가
가장 기본적인 질문은 특정 부위에 어떤 원소가 있는가입니다. 금속 표면의 이물, 코팅층의 성분 차이, 파단면의 산화 흔적처럼 눈으로만 구분하기 어려운 차이를 빠르게 확인하는 데 유용합니다. 한 점을 찍어 분석하는 점 분석, 선을 따라 성분 변화를 보는 라인 분석, 넓은 영역을 색으로 표시하는 맵 분석을 목적에 맞게 고를 수 있습니다.
다만 EDS는 모든 원소를 같은 정확도로 보여 주는 만능 도구는 아닙니다. 가벼운 원소는 신호가 약하거나 주변 조건의 영향을 크게 받고, 서로 가까운 에너지의 피크는 겹쳐 보일 수 있습니다. 따라서 결과표에 원소 이름이 나타났다는 사실만으로 결론을 내리기보다 시료 정보와 스펙트럼 모양을 함께 검토해야 합니다.
EDS측정은어떻게진행되는가

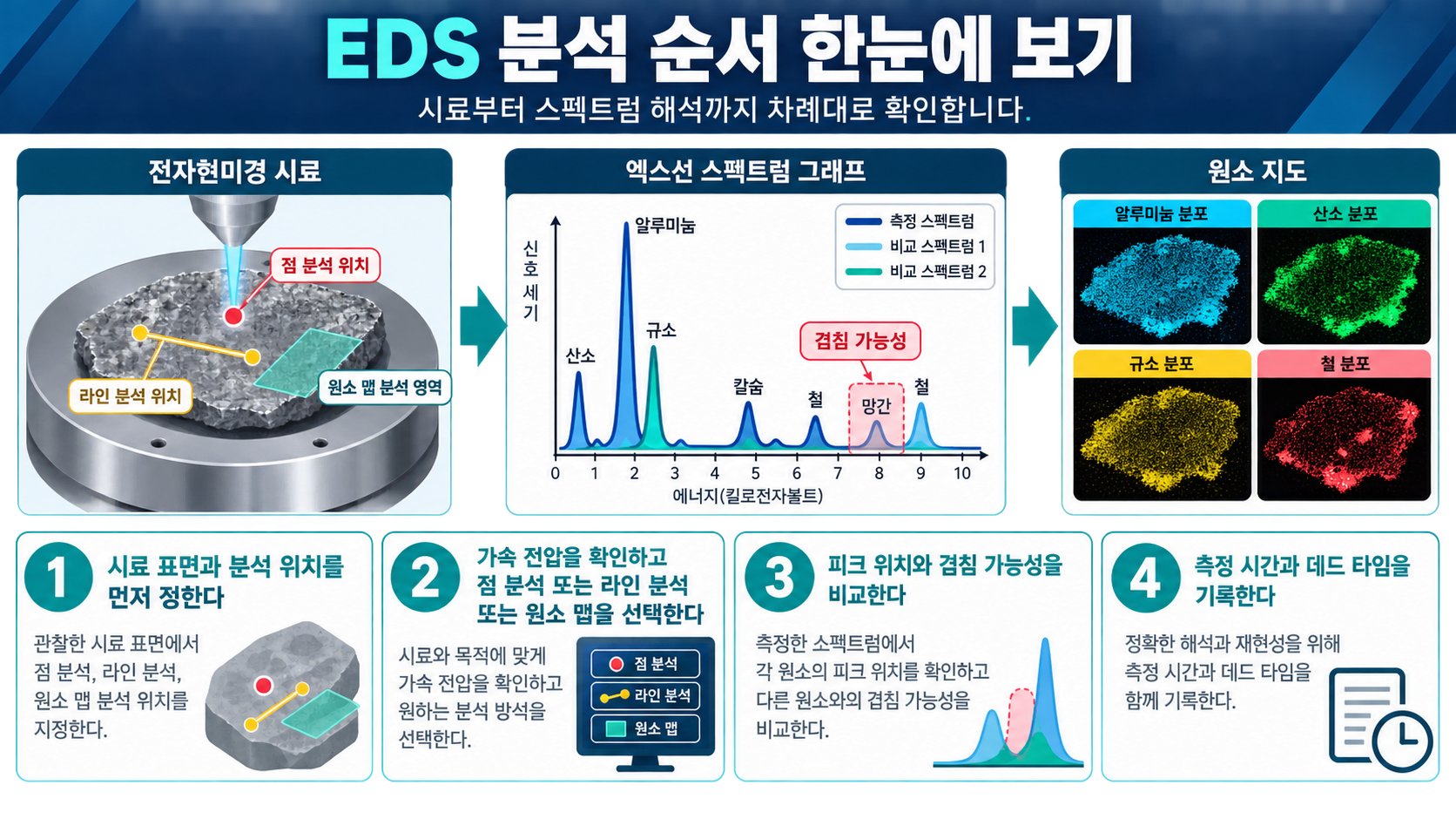

EDS 측정은 어떻게 진행되는가
먼저 분석할 시료를 깨끗하게 준비하고 관찰 목적에 맞는 영역을 정합니다. 시료가 진공 환경과 전자빔을 견딜 수 있는지, 표면에 오염이나 코팅이 있는지 확인하는 단계가 중요합니다. 전기가 잘 통하지 않는 시료는 전하가 쌓여 영상과 신호가 흔들릴 수 있으므로 얇은 코팅이나 조건 조정이 필요할 수 있습니다.
다음으로 전자현미경 영상에서 관심 위치를 찾고 가속 전압과 측정 시간을 정합니다. 가속 전압이 너무 낮으면 원하는 원소의 특성 X선을 충분히 만들기 어렵고, 지나치게 높으면 더 넓고 깊은 영역의 정보가 섞일 수 있습니다. 측정 시간은 신호량과 분석 속도의 균형 문제이므로, 약한 피크를 확인해야 할 때는 배경 잡음이 줄어드는지 보며 적절히 늘립니다.
측정이 시작되면 검출기는 X선 사건을 모아 스펙트럼을 만듭니다. 이때 계수율이 지나치게 높으면 검출기가 신호를 모두 처리하지 못해 왜곡이 생길 수 있고, 너무 낮으면 통계적 불확실성이 커집니다. 화면의 라이브 타임, 데드 타임, 총 카운트를 함께 보는 습관은 결과의 재현성을 높이는 데 도움이 됩니다.
스펙트럼과 맵 결과 읽는 법
스펙트럼과맵결과읽는법
스펙트럼의 가로축은 에너지이고 세로축은 검출된 X선의 강도입니다. 뾰족한 피크는 특정 원소의 신호 후보이지만, 배경 위에 얼마나 또렷하게 솟았는지와 인접 피크와의 거리를 함께 봐야 합니다. 자동 정량 기능은 편리하지만 피크 중첩, 표면 거칠기, 시료 기울기 같은 조건을 완전히 대신 판단해 주지는 않습니다.
원소 맵은 각 화소에서 얻은 신호를 색으로 바꿔 분포를 보여 줍니다. 밝은 색이 많다고 언제나 농도가 높다는 뜻은 아니며, 맵마다 색 범위와 누적 시간이 다를 수 있습니다. 서로 다른 원소 맵을 비교할 때는 같은 배율, 같은 측정 조건, 같은 색 스케일인지 먼저 확인해야 오해를 줄일 수 있습니다.
라인 분석은 코팅층 경계나 입자 주변처럼 변화 방향이 뚜렷한 시료에 특히 유용합니다. 선 위의 각 지점에서 신호를 쌓기 때문에 경계가 넓게 보일 때는 실제 확산뿐 아니라 전자빔이 상호작용하는 부피도 고려해야 합니다. 영상의 선 위치와 그래프의 거리 축을 나란히 놓고 읽으면 조성 변화의 위치를 더 정확히 설명할 수 있습니다.

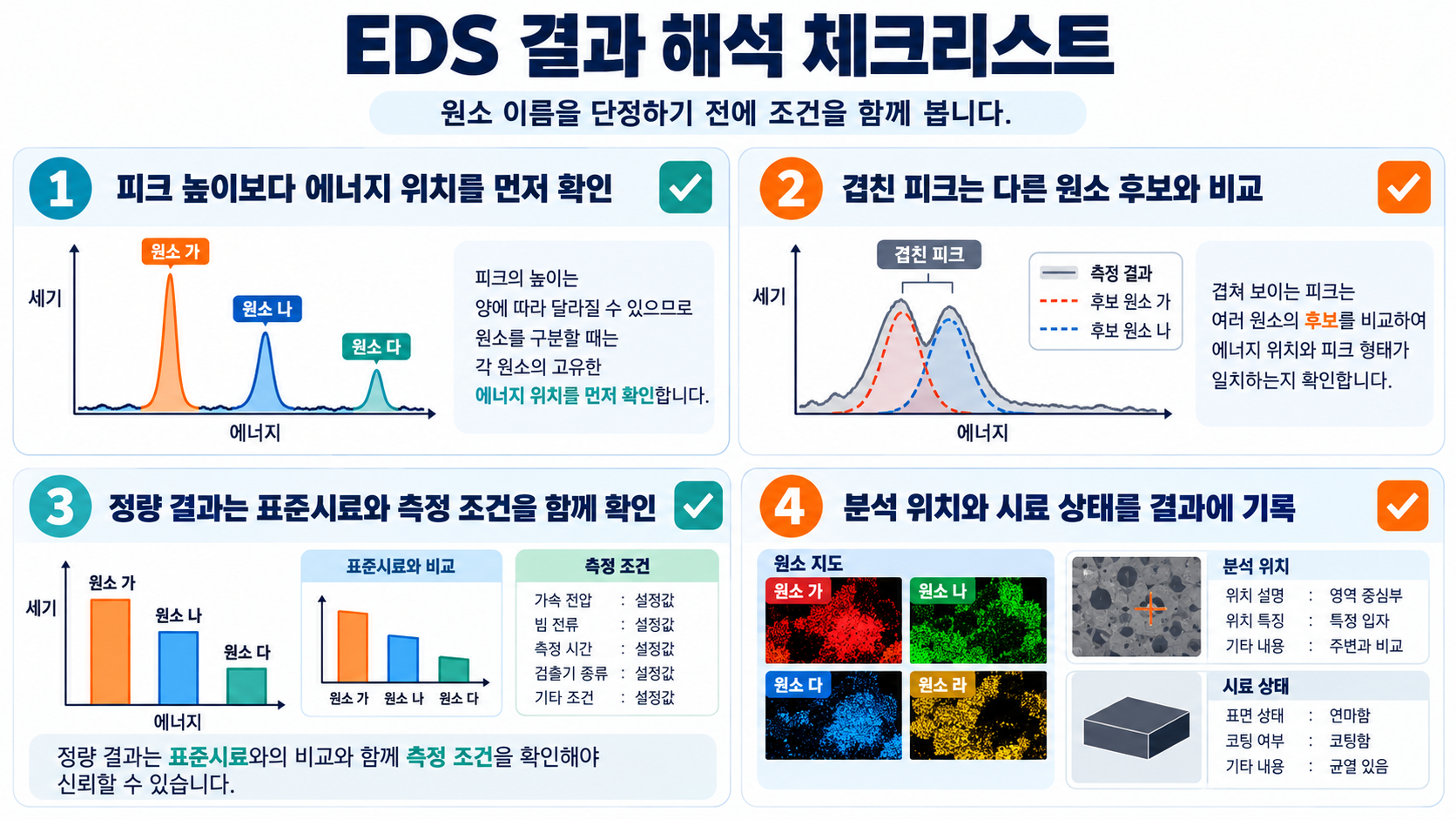

신뢰도 높이는 체크리스트
첫째, 분석 전에 알고 있는 시료의 재질과 제조 이력을 기록합니다. 예상 밖 원소가 나오면 시료 자체의 성분인지 연마재, 접착제, 코팅, 손자국 같은 오염인지 구분하는 데 이 정보가 필요합니다. 둘째, 관심 부위를 한 곳만 측정하지 말고 주변과 반복 측정해 공간적 편차를 확인합니다.
신뢰도높이는체크리스트
셋째, 자동으로 표시된 원소는 대표 피크뿐 아니라 다른 계열 피크도 함께 맞는지 확인합니다. 하나의 약한 피크만으로 판단하면 겹친 신호를 잘못 해석할 가능성이 있습니다. 넷째, 정량값을 비교해야 한다면 표준시료 사용 여부, 표면 상태, 측정 조건을 보고서에 남겨 다른 사람이 같은 결론에 도달할 수 있게 해야 합니다.
EDS에서 공간 분해능은 화면에 보이는 전자빔 지름과 동일하지 않습니다. 전자가 시료 안으로 들어가며 퍼지는 범위에서 X선이 발생하므로, 미세 입자 하나만 분석한다고 생각해도 주변 기질의 성분이 일부 섞일 수 있습니다. 특히 가속 전압이 높고 시료가 가벼운 원소 중심일수록 상호작용 부피가 커질 수 있습니다. 매우 작은 결함을 해석할 때는 관찰 배율과 분석 조건을 함께 기록해야 하는 이유입니다.
시료의 표면 형상도 결과에 영향을 줍니다. 거친 면, 깊은 홈, 기울어진 모서리는 검출기로 향하는 X선 일부를 가리거나 흡수할 수 있습니다. 같은 조성이라도 위치에 따라 세기가 달라 보일 수 있으므로, 가능하다면 평탄한 기준면에서 측정하고 관심 부위는 다른 방향의 영상으로도 확인하는 것이 좋습니다. 파단면처럼 거친 시료에서는 정량값보다 원소 존재와 분포의 경향을 우선 해석하는 편이 안전할 때가 많습니다.
검출 한계를 생각하는 것도 중요합니다. 특정 원소의 농도가 매우 낮으면 피크가 배경의 흔들림과 구별되지 않을 수 있습니다. 이때 측정 시간을 늘리는 방법은 도움이 되지만 오염 축적, 빔 손상, 분석 시간 증가도 함께 고려해야 합니다. 의심되는 원소가 있다면 예상 에너지 구간을 확대해 보고, 빈 시료나 주변 영역과 비교해 우연한 신호인지 확인하는 절차가 필요합니다.
정량 분석 결과의 합계가 100퍼센트와 다르게 나오는 상황도 있습니다. 검출하지 못한 가벼운 원소, 산소 같은 성분의 처리 방식, 표면 오염, 보정 모델의 차이가 원인이 될 수 있습니다. 합계값만 보고 오류라고 단정하기보다 어떤 원소를 포함했는지와 정규화 여부를 확인해야 합니다. 보고서에는 질량분율인지 원자분율인지도 명시해야 비교의 의미가 분명해집니다.
EDS 에너지분산형 분광분석법 쉽게 이해하기 실수 줄이는 방법
분석 목적에 따라 EDS 다음 단계가 달라질 수 있습니다. 빠른 선별이 목적이라면 여러 지점의 스펙트럼과 맵으로 후보 원소를 좁히는 데 집중합니다. 정확한 농도 비교나 미량 원소 확인이 목적이라면 표준시료 기반 분석이나 다른 분광 기법을 보완적으로 검토할 수 있습니다. EDS는 최종 답 하나를 즉시 주기보다 다음 실험의 질문을 구체화하는 도구라는 관점이 실무적으로 유용합니다.
결과를 전달할 때는 원본 전자현미경 영상, 측정 위치 표시, 대표 스펙트럼, 원소 맵, 측정 조건을 한 묶음으로 정리합니다. 이미지와 숫자를 분리하면 보는 사람이 신호가 나온 위치를 판단하기 어렵습니다. 가속 전압, 라이브 타임, 검출기 조건, 시료 코팅 여부를 적어 두면 나중에 재측정하거나 다른 시료와 비교할 때도 흔들림이 줄어듭니다.
EDS는 빠르게 성분의 단서를 찾고 현미경 이미지와 연결하는 데 강점이 있습니다. 반면 검출 한계와 공간 분해능은 시료와 장비 조건에 따라 달라집니다. 따라서 좋은 분석은 장비가 제시한 결과를 그대로 옮기는 데서 끝나지 않고, 측정 조건과 피크의 근거, 반복 확인 과정을 함께 설명하는 데서 완성됩니다. 이 흐름을 기억하면 EDS 결과표와 원소 맵을 볼 때 무엇을 먼저 질문해야 하는지 한층 분명해집니다.
측정 전에는 분석 질문을 한 문장으로 정리하는 것이 좋습니다. 예를 들어 이물질의 원소 조성을 확인할지, 코팅 경계에서 특정 성분이 줄어드는 위치를 찾을지에 따라 필요한 분석 방식이 달라집니다. 질문이 분명하면 점 분석 위치, 맵의 범위, 라인 분석의 방향을 정할 수 있고 불필요하게 넓은 영역을 오래 측정하는 일을 줄일 수 있습니다. 시료 사진 위에 측정 위치를 번호로 표시해 두면 결과표를 검토할 때도 위치를 혼동하지 않습니다.
비교 분석에서는 조건을 고정하는 원칙이 중요합니다. 서로 다른 시료의 맵을 비교하려면 가속 전압, 작업 거리, 측정 시간, 배율을 가능한 한 같게 맞춰야 합니다. 조건이 달라지면 신호량 변화가 조성 차이인지 측정 차이인지 구분하기 어려워집니다. 하나의 기준 시료 또는 대표 지점을 먼저 측정해 장비 상태를 확인하고, 그 조건을 기록한 뒤 비교 대상에 적용하면 해석의 일관성을 높일 수 있습니다.
EDS 에너지분산형 분광분석법 쉽게 이해하기 마무리 정리
빔에 민감한 시료는 관찰 순서도 결과에 영향을 줍니다. 고분자, 수분을 포함한 재료, 유기 오염물은 장시간 전자빔을 받으면 변색이나 손상이 생길 수 있습니다. 처음에는 짧은 시간의 영상과 낮은 부담의 측정으로 안정성을 살피고, 필요한 경우에만 누적 시간을 늘리는 편이 좋습니다. 동일 부위를 반복할 때 영상 변화가 보인다면 측정 중 시료가 변하고 있다는 신호일 수 있으므로 다른 지점의 결과와 함께 판단해야 합니다.
결과 보고서의 결론은 관찰 사실과 해석을 구분해 쓰면 더 명확합니다. 스펙트럼에서 검출된 피크, 맵에서 신호가 집중된 위치, 반복 측정에서 확인된 경향은 관찰 사실로 제시합니다. 그다음 가능한 오염원이나 제조 공정과 연결한 설명은 해석으로 덧붙입니다. 이 구분을 지키면 EDS가 제공하는 근거의 범위와 추가 확인이 필요한 부분을 독자가 이해하기 쉬워집니다.
